回转窑煤粉燃烧器:三通道 四通道 五通道燃烧器

      回转窑煤粉燃烧器:三通道 四通道 五通道燃烧器

          ZMR系列四通道煤粉燃烧器是郑州中威环保设备有限公司采用国际先进技术,针对不同的窑型、不同的煤粉特性和不同的工艺条件而专门设计的。它的独特的结构和合理的工艺参数,保证了煤粉与一次风、二次风的充分混合,燃烧效率高,热力强度大,火焰形状好,已被实践反复验证而且使用、调节方便。

      、 四通道煤粉燃烧器概况及应用领域:

          ZWR 系列四通道煤粉燃烧器是郑州中威环保设备有限公司采用国际先进技术,针对不同的窑型、不同的煤粉特性和不同的工艺条件而专门设计的。它的独特的结构和合理的工艺参数,保证了煤粉与一次风、二次风的充分混合,燃烧效率高,热力强度大,火焰形状好,已被实践反复验证而且使用、调节方便。
         目前已广泛应用于建材、冶金、化工、电力等行业的水泥窑、球团窑、石灰窑、锂窑、氧化镁窑、氧化铝窑、铬盐窑、选矿窑等各种窑型。四通道燃烧器技术先进、加工精密、喷嘴材料独特,耐高温耐磨,使用寿命长且更换容易。

      二 、四通道煤粉燃烧器结构性能特点:

         四通道煤粉燃烧器利用同向协流大速差原理,充分有效利用二次风,使煤粉很快提高温度至着火点,在刚离开喷嘴便形成粗大锥形火焰,在内风采用稳定板技术,使火焰达到稳定效果,同时降低喷嘴温度,提高喷嘴使用寿命.保护窑皮.延长窑衬的使用寿命,一次风用量仅占理论用风量的5-7%,节能显著.对灰份30-35%褐煤,挥发份在10%左右的无烟煤都能使用,N0x废气排放可减少30%以上。
        四通道煤粉燃烧器的产品结构是郑州中威环保设备有限公司在三通道煤粉燃烧器工程实践中遇到的各类问题,确定了四通道煤粉燃烧器的喷嘴结构。

          旋流风:是通过稳焰板上分布的小孔流出,流量约为一次风总量0.03%-0.05%,其作用是调整射流回流区的负压,改变头部高温区的位置及大小.旋流风通道采用长螺旋叶片轴式旋流器,其特有的结构不但可降低气动阻力,且能产生足够的旋流强度。

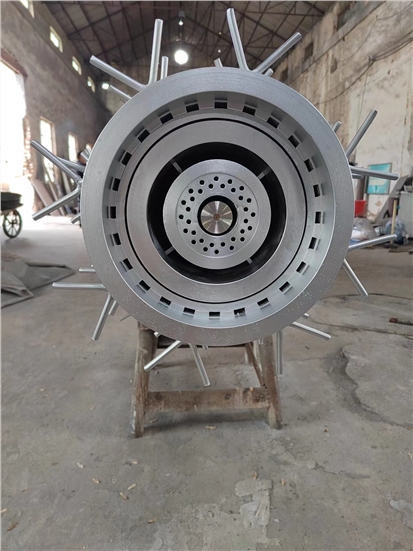

         煤风通道:设计科学,在使用中不易堵塞,对易摩损部位粘陶瓷保证使用寿命.直流风通道口安装了12-16个周向分布的喷嘴,喷嘴特殊的腔体线形设计和加工精度可使喷嘴出气流刚劲有力,能量损失少,提高直流外风的出口动量,改善喷射流形.此外直流风通道外部还设有稳焰罩,以避免火焰过早发散,同时还起到了保护喷嘴头部的作用。

          经郑州中威环保设备有限公司多年回转窑燃烧器工程实践证明,圆盘稳焰器有助于形成内部回流区,旋流风出口的几何形状对射流中各速度及内部回流区的位置将产生重要作用,在相同的旋流强度条件下,采用扩张型延伸口可使轴向和切向速度峰值之间的径向距离和逆向的质量流量加大。四通道煤粉燃烧器旋流风通道的内外套管都采用了轴向伸缩结构,可视工况需要实时调节,使喷口产生扩张延伸效果。运行实践证明,这种调节手段对控制火焰形状更为有效。

          四通道煤粉燃烧器一次空气质量流量m(kg/s)与其喷出速度乘积称为燃烧器的推力M(N)。燃烧过程中二次热风与煤粉的混合速率以及煤粉的燃烧速度均随燃烧器推力的增加而提高,但过大的推力也会产生负面效应。由上可见,若限定推力或相对动量的取值范围,要降低一次风量提高一次风速。可以大致推算出一次风量所对应的一次风速为180~220M/S左右。目前国内大多数三通道燃烧器的速度未达到此值。

      四通道煤粉燃烧器一次风速取值范围是直流外风160-250M/S,旋流内风120-245M/S,煤风20-35M/S。基本符合前述要求。工业应用的效果也证实提高一次风出口动量确能有效降低一次风量.

      1、火焰形状可调性好:四通道镁粉燃烧器具有多种调节手段,内外风的不同比例及出口喷射流型可在总风凉不变的条件下大范围无级调整,从而可获得能适应任何工况的火焰形状.

      2、节能降耗:由于一次风量低,且直流风和旋流风可调至比例,有利于煤粉完全燃烧,因而 四通道煤粉燃烧器可有效降低煤耗,理论和实践表明每减少1%的一次风量可降低热耗8.70~10.46kJ/kg燃料。同时,二次风温显著提高。

      3、对煤的适应性强,可用于低挥发份煤或无烟煤;根据燃烧挥发份含量(%),适当调整煤粉细度(一般0.080mm筛余百分数控制在挥发份百分数的0.5~0.75倍),同时相应调节燃烧器的推力,可实现将低挥发分煤或无烟煤用于回转窑煅烧。

      4、低NOx排放量:正常作业时四通道煤粉燃烧器头部有一高温烟气回流形成的负压区,可避免产生局部高温,沿窑长的温度曲线变化平稳,因而可有效抑制“燃烧NOx”和“高温NOx”的产生,降幅达20~30%,烟气排放达国家环保排放标准。

      5、结构合理、总体性能优良:四通道煤粉燃烧器外型美观,配套设施齐全,系统阻力小,火焰调节灵便快捷,维修保养方便,总体性能达到国外多通道燃烧器水平。

      6、新技术、新材料确保使用寿命:四通道煤粉燃烧器的易磨损部位,进行了特殊的耐磨喷涂技术,使燃烧器关键部位的耐磨寿命比普通钢提高了5~10倍。 四通道煤粉燃烧器的头部及喷嘴采用耐热钢材质,可保证燃烧器在1100℃的条件下,有两年以上的寿命,详情欢迎致电(微信同步):15713691937。

      7、定位调节方便灵活:四通道煤粉燃烧器的悬挂装置能根据窑内工况需要伸缩偏转,调节其在窑内的工作部位,使热工制度稳定可靠.旋流风通道的内外套管都采用了轴向伸缩结构,可视工况需要实时调节,使喷口产生扩张延伸效果。回转窑烧嘴  官网有专题介绍。 回转窑燃烧器煤粉燃烧器天然气烧嘴
