一、以煤为燃料的锌锅加热炉:

   以煤为燃料的锌锅加热炉按其燃烧室的位置，有两种方式。

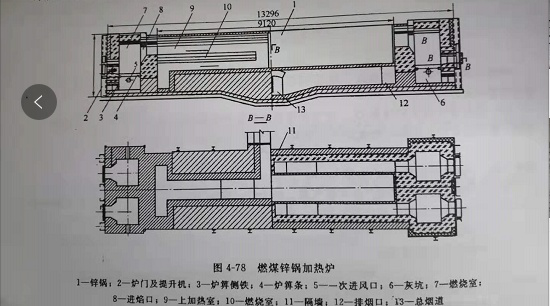

   一种是燃烧室在加热炉的两端，见图4-78，各有两个燃烧室7，加热室中的隔墙11使每个燃烧室成为单独的加热系统，分别向锌锅的四分之一侧表面供热。为使加热趋于合理，符合供热原则，火焰从燃烧室出来，进入上加热室9对锌锅上部进行加热之后，火焰转入下部燃烧室10，加热锌锅下部，加热后烟气通过排烟口12，汇集到总烟道13引向干燥炉。

   另一种以煤为燃料的锌锅加热路，是半底加热和半侧加热，在锌锅的底部各一半为一燃烧室，火焰通过烟道由中间各向一侧排向锅壁侧面，分别进入火道，再分别绕过端部，折向另一侧火道，而后在中间汇总，引向干燥炉。为使加热温差不致过大，减少局部过热，在火道处的锌锅壁上装有113mm厚的保护砖，避免在此处产生过热。在燃烧室与锌锅的底部，砌有113mm厚的拱带，以防止锌锅的底部变形。以煤为燃料加热锌锅的缺点是加热不均匀、锌锅寿命短、一般的检修周期为1万吨左右，采用煤加热的锌锅时，操作者的劳动强度大、污染环境、温度不易调节。目前已逐渐被气体和液体燃料所代替。

二、以重油为燃料的化锌炉

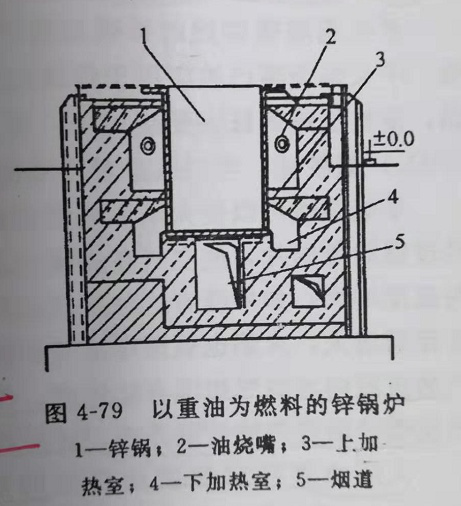

   以重油为燃料的锌锅，是通过烧重油嘴燃烧重油来对锌锅进行加热的。通常将加热烧嘴布置在锌锅两端的侧面。火焰沿锌锅两个侧面的纵向进行加热，其示意图见图4-79.烧嘴可以采用结构简单而适用的DB-1-100型低压喷嘴，这种烧嘴的特点是调节油量时，能够相应地改变空气喷口的断面，在油压和空气压力不变的情况下使油量和空气量的比例始终保持稳定。

   这种低压烧嘴的特点是雾化压力低，雾化质量较好。工作时产生的噪声小，火焰短，容易调节。

三 、郑州中威环保设备有限公司负责设计 、制作：重油烧嘴及燃控系统，重油化锌炉工程项目。
